Cluster Altix ICE

• 1. Características do cluster
• 2. Informações sobre acesso
• 3. Módulos de Ambiente
• 4. Selecionar o MPI (linux)
• 5. Filas do Torque
• 6. Ambientes paralelos
• 7. Submeter Jobs
•    7.1 Jobs seriais
•    7.2 Jobs paralelos (MPI)
•    7.3 Jobs paralelos (MPI-multithreaded)
•    7.4 Jobs paralelos (threads e OpenMP)
• 8. Verificar status dos jobs
• 9. Remover jobs da fila ou em execução
• 10 Troubleshooting
•    10.1 Utilizando bibliotecas MPI (sem utilizar os scripts mpicc e mpif90)
• 11. Comentários Finais

1. Características do cluster

O Cluster é formado por 25 máquinas (nós de execução) diskless, cada uma com a seguinte especificação:

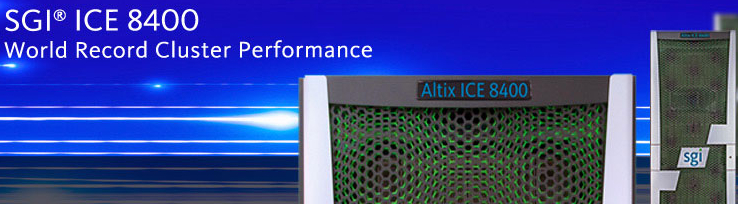

• Modelo SGI ICE 8400
• 2 Processadores Intel Xeon X5650 2.67GHz Hexa Core, totalizando 12 cores
• 48 GB memória DDR3 DIMMs

O cluster conta com 1 login node com capacidade bruta de armazenamento de 5TB

voltar

2. Informações sobre acesso e submissão

1. Acessar o cluster, através do login node: ssh usuario@ice
2. A submissão dos jobs deve ser feita através do gerenciador de filas Torque
3. O número máximo de processadores por usuário é 60
4. O número máximo de jobs em execução por usuário é 40
5. O número máximo de jobs na fila por usuário é 120
6. O tempo máximo de execução do job é 168 hrs (7 dias)
7. Cada nó está configurado, no Torque, para utilizar no máximo 12 processadores
8. Não há garantias de que o job de cada usuário irá executar sozinho no nó de computação. O mais provável é que ocorra o compartilhamento de um nó por dois jobs
9. Todas as variáveis de ambientes (PATH, LD_LIBRARY_PATH etc) necessárias para a execução do job (aplicação, MPI etc) devem ser configuradas antes da submissão do job.
10. O filesystem dos usuários não tem backup

voltar

3. Módulos de Ambiente

O objetivo dos módulos é carregar as variáveis de ambiente e a inclusão no path dos programas de forma modular. Para uma lista completa dos módulos disponíveis execute:

module avail

Comandos

• Carregar

  module load mpt/2.06

• Descarregar

  module unload mpt/2.06

• Listar módulos carregados

  module list

Para carregar um módulo automaticamente ao se logar inclua no arquivo de inicialização do shell:

• .bashrc ou .bash_profile (bash)
• .login (csh)

o comando:

module load MODULO

Todas as variáveis de ambientes (PATH, LD_LIBRARY_PATH etc) necessárias para a execução do job (aplicação, MPI etc) devem ser configuradas antes da submissão do job.

OBS.: Caso o modulo não seja executado através do arquivo de inicialização do shell, este deve ser executado antes da submissão de jobs para o Torque.

voltar

4. Selecionar o MPI

As opções de implementações MPI disponíveis são o SGI MPT e o OpenMPI 1.6.3. Para colocar os executávies (mpicc, mpif77, etc) no path, execute o comando abaixo.

module load mpt/2.06

ou

module load openmpi/1.6.3

Compilar:

mpicc -o myprog myprog.c

ou

mpif90 -o myprog myprog.f

Compilar programas híbridos (MPI-MultiThreaded):

Se estiver utilizando o OpenMPI, basta apenas incluir a flag "-fopenmp", para ativar o OpenMP, no comando de compilação

mpicc -fopenmp -o myprog myprog.c

Se estiver utilizando o MPT, é necessário incluir também a flag "-lmpi_mt" no comando de compilação

mpicc -lmpi_mt -fopenmp -o myprog myprog.c

Maiores informações:

MTP: Guia do Usuário

OpenMPI 1.6

Compilador disponível: GNU v4.3

voltar

5. Gerenciador de filas

O gerenciador de filas utilizado é o Torque integrado com o escalonador de jobs Maui. Todos os jobs devem ser submetidos através dele.

As filas de execução são:

• fila
• 275 slots
• Jobs seriais e paralelos

1 slot = 1 core

voltar

6. Ambientes paralelos (Alocação de nós e processadores)

Basicamente há duas formas de solicitar processadores no Torque

• Alocação Dinâmica: -l nodes=X

Nesse caso, o Toque irá alocar os primeiros X processadores disponíveis que encontrar, podendo utilizar mais do que um nó.
Exemplo:

qsub -l nodes=37 script.pbs

Irá alocar os 37 primeiros processadores disponíveis através de 4 ou mais nós.

• Alocação Fixada: -l nodes=X:ppn=Y

Nesse caso, o Toque irá alocar Y processadores em X nós computacionais diferentes, alocando um total de X*Y processadores.
Exemplo:

qsub -l nodes=3:ppn=8 script.pbs

Irá alocar 8 processadores em 3 nós, alocando um total de 24 processadores. Essa opção permite uma distribuição melhor dos processos através dos nós, mas o job ficará esperando na fila até que os recursos necessários fiquem disponíveis.

* O valor de Y (ppn) precisa ser obrigatoriamente maior ou igual a 2 (vide explicação abaixo).

• Alocação Fixada - CASO ESPECIAL: -l nodes=X:ppn=1

No caso da alocação de apenas 1 processador em 2 ou mais nós computacionais diferentes, devido a um problema de compatibilidade entre o gerenciador de recursos Torque com o escalonador de jobs Maui, é necessário requisitar os recursos da seguinte forma.
Exemplo:

qsub -l nodes=1+1+1+1:ppn=1 script.pbs

Irá alocar 1 processador em 4 nós computacionais, alocando um total de 4 processadores.

* Nesse caso, se a submissão fosse configurada com -l nodes=4:ppn=1, seriam alocados os 4 primeiros processadores disponíveis, provavelmente em um mesmo nó computacional.

No script de submissão, a forma de alocação é escolhida através do parâmetro:

#PBS -l nodes=X

ou

#PBS -l nodes=X:ppn=Y

ou

#PBS -l nodes=1+1+...:ppn=1

* ppn = Processor Per Node

* Lembrando que o número máximo de processos por cada nó é 11

voltar

7. Submeter Jobs

1. Criar um script de submissão
2. Submeter o script com o comando qsub
3. Verificar os arquivos de saída, que por padrão são colocados no diretório de onde o script foi submetido

Nos scripts (jobs em batch) os parâmetros do Torque devem ser precedidos por #PBS como será visto mais adiante.

Os scripts não precisam ser executáveis.

voltar

7.1. Jobs seriais

Script Geral

#PBS -S /bin/bash
#PBS -N NOME_DO_JOB
#PBS -q nome_da_fila
#PBS -V


cd $PBS_O_WORKDIR
./programa  parametros_do_programa

Exemplo:

Script rodar.sh

#PBS -S /bin/bash
#PBS -N JOB_SERIAL
#PBS -q fila
#PBS -V


cd $PBS_O_WORKDIR


/hpc/NPB3.2.1/SER/bin/cg.C

qsub rodar.sh

voltar

7.2. Jobs paralelos

Exemplo 1 - Dinâmico:

Script Geral - Utilizando o MPT

#PBS -S /bin/bash
#PBS -N NOME_DO_JOB
#PBS -q nome_da_fila
#PBS -l nodes=NUMERO_DE_PROCESSADORES
#PBS -V


cd $PBS_O_WORKDIR

mpiexec_mpt -n NUMERO_DE_PROCESSADORES  programa parametros_do_programa

Script rodarmpi.sh

#PBS -S  /bin/bash
#PBS -N JOB_EXEMPLO1_DINAMICO
#PBS -q fila
#PBS -l nodes=16
#PBS -V


cd $PBS_O_WORKDIR

mpiexec_mpt -n 16 /hpc/NPB3.2.1/MPI/bin/cg.C.16

module load mpt/2.06
qsub rodarmpi.sh

-----

Script Geral - Utilizando o OpenMPI

#PBS -S /bin/bash
#PBS -N NOME_DO_JOB
#PBS -q nome_da_fila
#PBS -l nodes=NUMERO_DE_PROCESSADORES
#PBS -V


cd $PBS_O_WORKDIR

mpiexec programa parametros_do_programa

*Atenção: Ao utilizar o OpenMPI, não é necessário configurar o parâmetro "-n" do "mpiexec". Ele já obtem esse parâmetro diretamente da configuração do Torque.

Script rodarmpi_openmpi.sh

#PBS -S  /bin/bash
#PBS -N JOB_EXEMPLO1_DINAMICO
#PBS -q fila
#PBS -l nodes=16
#PBS -V


cd $PBS_O_WORKDIR

mpiexec /hpc/NPB3.2.1/MPI/bin/cg.C.16_openmpi

module load openmpi/1.6.3
qsub rodarmpi_openmpi.sh

Exemplo 2 - Fixado - Utilizando MPT:

Script Geral

#PBS -S /bin/bash
#PBS -N NOME_DO_JOB
#PBS -q nome_da_fila
#PBS -l nodes=NUMERO_DE_NOS:ppn=NUMERO_DE_PROCESSADORES_POR_NO
#PBS -V


cd $PBS_O_WORKDIR

mpiexec_mpt -n NUMERO_DE_NOS * NUMERO_DE_PROCESSADORES_POR_NO  programa parametros_do_programa

Script rodarmpi2.sh

#PBS -S  /bin/bash
#PBS -N JOB_EXEMPLO2_FIXADO
#PBS -q fila
#PBS -l nodes=4:ppn=4
#PBS -V


cd $PBS_O_WORKDIR

mpiexec_mpt -n 16 /hpc/NPB3.2.1/MPI/bin/cg.C.16

module load mpt/2.06
qsub rodarmpi2.sh

Atenção:
- Nesse caso, o valor da flag -n deve ser o produto do valor de nodes pelo ppn (4*4)

Exemplo 3 - Fixado - Utilizando OpenMPI:

Script Geral

#PBS -S /bin/bash
#PBS -N NOME_DO_JOB
#PBS -q nome_da_fila
#PBS -l nodes=NUMERO_DE_NOS:ppn=1
#PBS -V


cd $PBS_O_WORKDIR

mpiexec programa parametros_do_programa

Script rodarmpi3.sh

#PBS -S  /bin/bash
#PBS -N JOB_EXEMPLO3_FIXADO
#PBS -q fila
#PBS -l nodes=1+1+1+1+1+1+1+1+1+1+1+1+1+1+1+1:ppn=1
#PBS -V


cd $PBS_O_WORKDIR

mpiexec /hpc/NPB3.2.1/MPI/bin/cg.C.16_openmpi

module load openmpi/1.6.3
qsub rodarmpi3.sh

Atenção:
- Nesse caso, irá submeter 1 processo MPI (utilizando 1 processador) para 16 nós computacionais diferentes.

voltar

7.3. Jobs paralelos (MPI-multithreaded)

Script Geral

#PBS -S /bin/bash
#PBS -N NOME_DO_JOB
#PBS -q nome_da_fila
#PBS -l nodes=NUMERO_DE_NOS:ppn=NUMERO_DE_PROCESSOS_POR_NO
#PBS -V


cd $PBS_O_WORKDIR
export  OMP_NUM_THREADS=NUMERO_DE_PROCESSOS_POR_NO

mpimtexec_mpt -n NUMERO_DE_NOS omplace -nt NUMERO_DE_PROCESSOS  programa parametros_do_programa

Exemplo 1:

Número de threads que cada mpi abrirá = 4

Número de máquinas = 8

Número total de processadores = 4 * 8 = 32

Script rodarmpi.sh

#PBS -S  /bin/bash
#PBS -N MULTITHREADED
#PBS -l nodes=8:ppn=4
#PBS -V


cd $PBS_O_WORKDIR
export  OMP_NUM_THREADS=4

mpimtexec_mpt -n 8 omplace -nt 4 programa

module load mpt/2.06
qsub rodarmpi.sh

Exemplo 2:

Número de threads que cada mpi abrirá = 2

Número de máquinas = 20

Número total de processadores = 2 * 20 = 40

#PBS -S  /bin/bash
#PBS -N MULTITHREADED
#PBS -l nodes=20:ppn=2
#PBS -V


cd $PBS_O_WORKDIR
export  OMP_NUM_THREADS=2

mpimtexec_mpt -n 20 omplace -nt 2 programa

module load mpt/2.06
qsub rodarmpi.sh

voltar

7.4. Jobs paralelos (threads e OpenMP)

* Restrito a somente 1 nó computacional.

** O número máximo de threads é 10, que é o número máximo de processadores disponíveis em cada nó no Torque. Esse valor é configurado através da flag ncpus

Script Geral

#PBS -S  /bin/bash
#PBS -N NOME_JOB
#PBS -q fila
#PBS -l ncpus=NUMERO_DE_THREADS
#PBS -V


cd $PBS_O_WORKDIR
#No caso de jobs OpenMP, configurar a variavel abaixo
export OMP_NUM_THREADS=NUMERO_DE_THREADS

./programa.exe parametros_do_programa

Exemplo:

Script openmp.sh

#PBS -S  /bin/bash
#PBS -N JOB_OPENMP
#PBS -q fila
#PBS -l ncpus=7
#PBS -V


cd $PBS_O_WORKDIR
export OMP_NUM_THREADS=7
/hpc/NPB3.2.1/OMP/bin/sp.C

qsub openmp.sh

voltar

8. Verificar status dos jobs

Comando: qstat [parametros]

Comando: qhost [parametros]

1. qstat
2. qstat -f (exibe o estado completo do job)
3. qstat -a (exibe todos os jobs)
4. qstat -n (exibe, além das informações basicas, os nós/processadores alocados para o job)
5. qstat -Q (exibe o estado das filas)
6. qstat -q (exibe o estado das filas - formato alternativo)
7. qstat -B (exibe o estado do servidor)
8. tracejob -v JOBID (rastreia e exibe informações sobre o estado e os eventos do job)

voltar

9. Remover jobs da fila ou em execução

Comando: qdel [parametros]

1. qdel 145 (remove o jobid 145 da fila ou em execução)
2. qdel 178 179 180 (remove os jobid 178 179 180 da fila ou em execução)
3. qselect | xargs qdel (remove todos os jobs da fila ou em execução)

voltar

10. Troubleshooting

10.1 Utilizando bibliotecas MPI (sem utilizar os scripts mpicc e mpif90)

Para compilar programas que irão chamar diretamente as bibliotecas do MPI é preciso incluir algumas bibliotecas Infiniband que se encontram no diretório /usr/lib64:

• libibverbs
• libibumad
• librdmacm
• outras

Exemplo:

gcc ... -lmpi -losmcomp -lrdmacm -libverbs ....

O mais indicado é utilizar os "wrappers" mpicc/mpif90 sempre que possível quando for compilar/linkar algum programa, pois eles já utilizam os includes e bibliotecas necessárias.

voltar

11. Comentários Finais

Para maiores detalhes consulte os manuais dos comandos:

• man qsub
• man qstat
• man qdel

voltar
